Boitier à la sauce Hexbus

Message par Fabrice Montupet » 02 déc. 2016 23:09

Un petit post en passant pour montrer ce que sont devenus les deux boitiers SCSI Iomega Jaz, celui que j'avais en ma possession et celui que Joscelyn m'a gentiment envoyé (j'avais fait une demande de recherche sur le forum il y a peu). Les boitiers à l'origine:

J'ai viré l'électronique à l’intérieur pour ne conserver que la ferraille et les alimentations que j'ai modifié pour l'occasion. J'ai réalisé des découpes dans le métal pour l'adapter à mes besoins, installé des entretoises, découpé des plaques en plastique pour faire des façades. J'ai ensuite fixé des lecteurs de disquettes, connectiques ainsi que le contrôleur de disque Hexbus que j'ai réalisé il y a quelques temps déjà et que j'utilisais jusqu'ici les tripes à l'air. ( http://www.ti99.com/my_projects/HX5102M2.mp4 )

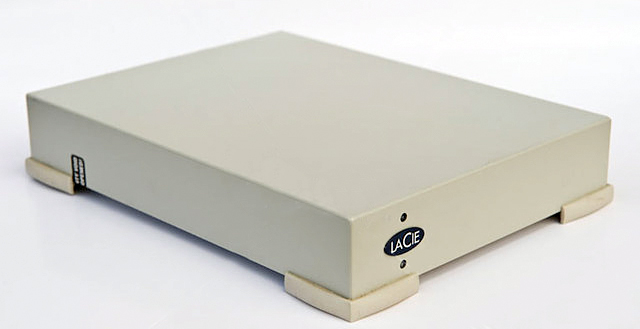

Le but étant de donner au boitier un look proche de celui que Texas Instruments donnait à ses périphériques Hexbus. Voici le résultat en image.


Avatar de l’utilisateur
Hobiecat
Fonctionne à 9600 bauds
Fonctionne à 9600 bauds
Messages : 2764
Inscription : 06 sept. 2011 14:57
Localisation : Normandie / Antwerpen

Re: Boitier à la sauce Hexbus

Message par Hobiecat » 02 déc. 2016 23:14

Du beau boulot, bravo Fabrice !

Avatar de l’utilisateur
bernouilli92
Fonctionne à 9600 bauds
Fonctionne à 9600 bauds
Messages : 2679
Inscription : 21 nov. 2012 14:03
Localisation : Ile de France

Re: Boitier à la sauce Hexbus

Message par bernouilli92 » 02 déc. 2016 23:25

Joli !
HP, Casio, Sharp, Psion, quelques TI et divers autres

Nikass
Fonctionne à 1200 bauds
Fonctionne à 1200 bauds
Messages : 879
Inscription : 12 nov. 2015 23:00
Localisation : trouducul du 31 et 34 aux lunes bleues

Re: Boitier à la sauce Hexbus

Message par Nikass » 02 déc. 2016 23:26

Y'a pas, çay sayxe :mrgreen:

bravo !

a+

Avatar de l’utilisateur
rogeroge
Fonctionne à 9600 bauds
Fonctionne à 9600 bauds
Messages : 2868
Inscription : 14 mai 2010 21:41
Localisation : Entre Nancy et Bercy : à Torcy

Re: Boitier à la sauce Hexbus

Message par rogeroge » 03 déc. 2016 00:06

ça vaut le coup d'oeil !
J'adore le look !!
Bravo !!!
Il faut être fou pour venir sur ce site mais encore plus fou pour ne pas y revenir !

Avatar de l’utilisateur
Fabrice Montupet
Administrateur
Administrateur
Messages : 10439
Inscription : 17 mai 2002 11:39
Localisation : Nevers - France

Re: Boitier à la sauce Hexbus

Message par Fabrice Montupet » 03 déc. 2016 00:33

Merci :)
Au cas où quelqu'un serait intéressé, la peinture beige en bombe que j'ai utilisée pour couvrir le tout lors de la finition est de marque "Amsterdam", référence: 718 "Warm Grey".

Avatar de l’utilisateur
kenneth
Fonctionne à 1200 bauds
Fonctionne à 1200 bauds
Messages : 434
Inscription : 22 sept. 2010 13:48
Localisation : France PdD

Re: Boitier à la sauce Hexbus

Message par kenneth » 03 déc. 2016 09:05

Fabrice Montupet a écrit :....la finition est de marque "Amsterdam".
sur un ordi avec des ports, Jacques Brel aurait fait pareil. :mrgreen:
Tes reconstitutions à base de cartes d' éssai sont allucinantes.. 8O 8)

Avatar de l’utilisateur
zpalm
Fonctionne à 9600 bauds
Fonctionne à 9600 bauds
Messages : 2430
Inscription : 03 mai 2008 15:33
Localisation : Grenoble

Re: Boitier à la sauce Hexbus

Message par zpalm » 03 déc. 2016 09:47

Superbe ! Quel travail, c'est de l'artisanat d'art.

Avatar de l’utilisateur
Hobiecat
Fonctionne à 9600 bauds
Fonctionne à 9600 bauds
Messages : 2764
Inscription : 06 sept. 2011 14:57
Localisation : Normandie / Antwerpen

Re: Boitier à la sauce Hexbus

Message par Hobiecat » 03 déc. 2016 11:13

zpalm a écrit :Superbe ! Quel travail, c'est de l'artisanat d'art.
C'est clair, rien que étiquette a demandé du boulot !

Keeper
Fonctionne à 300 bauds
Fonctionne à 300 bauds
Messages : 194
Inscription : 20 juil. 2014 20:01
Localisation : 71

Re: Boitier à la sauce Hexbus

Message par Keeper » 03 déc. 2016 17:20

Waouh 8O Magnifique !!

Avatar de l’utilisateur
phe78
Fonctionne à 1200 bauds
Fonctionne à 1200 bauds
Messages : 609
Inscription : 22 avr. 2011 19:08
Localisation : Region parisienne

Re: Boitier à la sauce Hexbus

Message par phe78 » 03 déc. 2016 19:01

Superbe boulot, très profesionnel. bravo !

Avatar de l’utilisateur
Pocket
Administrateur
Administrateur
Messages : 5162
Inscription : 24 mai 2002 16:55
Localisation : Toulouse
Contact :

Re: Boitier à la sauce Hexbus

Message par Pocket » 03 déc. 2016 22:15

Salut,

Rahhhhh :slime:

J'veux les mêmes :)
T'as les plans de ton montage électronique ?

A+
Pocket, voit tout, sait tout, lit l'avenir dans les entrailles d'une base phpBB ...

Avatar de l’utilisateur
kweeky
Fonctionne à 2400 bauds
Fonctionne à 2400 bauds
Messages : 1611
Inscription : 05 oct. 2007 19:46
Localisation : Pas très loin de Bordeaux

Re: Boitier à la sauce Hexbus

Message par kweeky » 03 déc. 2016 23:12

De la bien belle ouvrage ! C'est très propre, dehors comme dedans ! Bravo !

Avatar de l’utilisateur
Fabrice Montupet
Administrateur
Administrateur
Messages : 10439
Inscription : 17 mai 2002 11:39
Localisation : Nevers - France

Re: Boitier à la sauce Hexbus

Message par Fabrice Montupet » 04 déc. 2016 01:31

:oops: Merci à tous !

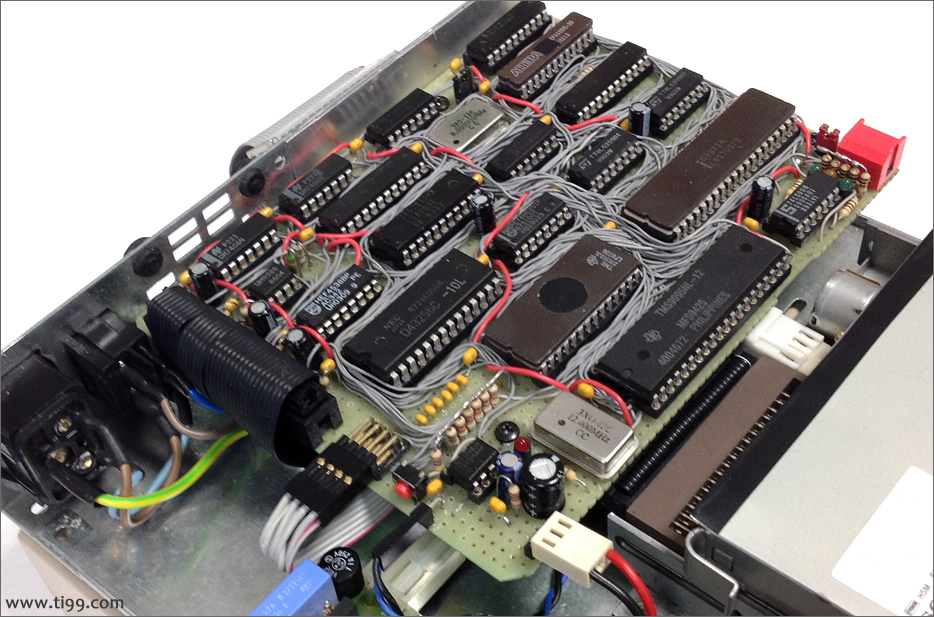

Voici une photographie détaillant le PCB (quelques modifications mineures ont été apportées depuis):
Le contrôleur Hexbus sera détaillé sur le site ti99.com prochainement. Site actuellement en refonte totale (certaines pages dataient de l'année 2000 8O ) et dont la mise en ligne est prévu dans le courant de la semaine prochaine.

Nikass
Fonctionne à 1200 bauds
Fonctionne à 1200 bauds
Messages : 879
Inscription : 12 nov. 2015 23:00
Localisation : trouducul du 31 et 34 aux lunes bleues

Re: Boitier à la sauce Hexbus

Message par Nikass » 16 févr. 2017 19:59

Salut !

Tiens, si ça intéresse quelqu'un, j'en ai retrouvé un de ces boîtiers (le LaCie).
