Re: TI(ny)-99/4A

Message par Fabrice Montupet » 01 janv. 2018 17:28

Merci :D
@gege:Le Speech Synthesizer TMS5200 et ses ROM propriétaires sont ceux du Speech Synthesizer original. J'ai un peu de TMS5200 en stock ce qui fait qu'il faudra à un moment donné que j'en commande. Si tu cliques sur le lien placé sous la photographie, tu auras une photographie agrandie qui détaille l'emplacement des composants. Mais je comprends ton interrogation car dans le Speech Synthesizer de TI, les PHROM sont montées en piggy-back, chose que je n'ai pas représenté sur la vue 3D.
Il est toutefois possible d'installer un TMS5220 en lieu et place du TMS5200. Ce composant étant très facile à trouver (j'en ai d'ailleurs une quinzaine). Pour cela il faut simplement changer deux résistances sur la carte mère (repérées sur la sérigraphie du PCB). J'ai fait le test avec des jeux comme Parsec ou la démo "Don't Mess With Texas", cela fonctionne plutôt bien. La contrepartie est que la table LPC du TMS5200 et du TMS5220 sont un peu différentes, les mots contenus dans les PHROM ont de ce fait un rendu également différent.
Côté alimentation, on peut partir d'une alimentation de type ATX qui devra fournir les tensions +5V, +12V et -12V. Le -5V sera obtenu par la greffe d'un LM7905. C'est ce que j'ai fait sur l'un de mes TIny-99/4A de test et c'est très stable.

@Ben @gege: J'ai conçu ce Tiny-99/4A par jeu, sans but mercantile. Mais je peux en produire pour celles et ceux qui le désire. Le prix sera calé au plus juste mais il faudra s'attendre à un prix bien supérieur au prix d'un TI-99/4A original. Alors combien? Comme je suis en train de réfléchir sur le choix de la société qui produira le PCB, rien est encore arrêté. Mais dans tous les cas, et comme pour la version 1.0, le coût de production, des composants NOS sans oublier les frais de ports avec assurance font qu'il faudra prévoir un budget pour l’acquisition de cet ordinateur. J'en reparle bientôt avec des chiffres.

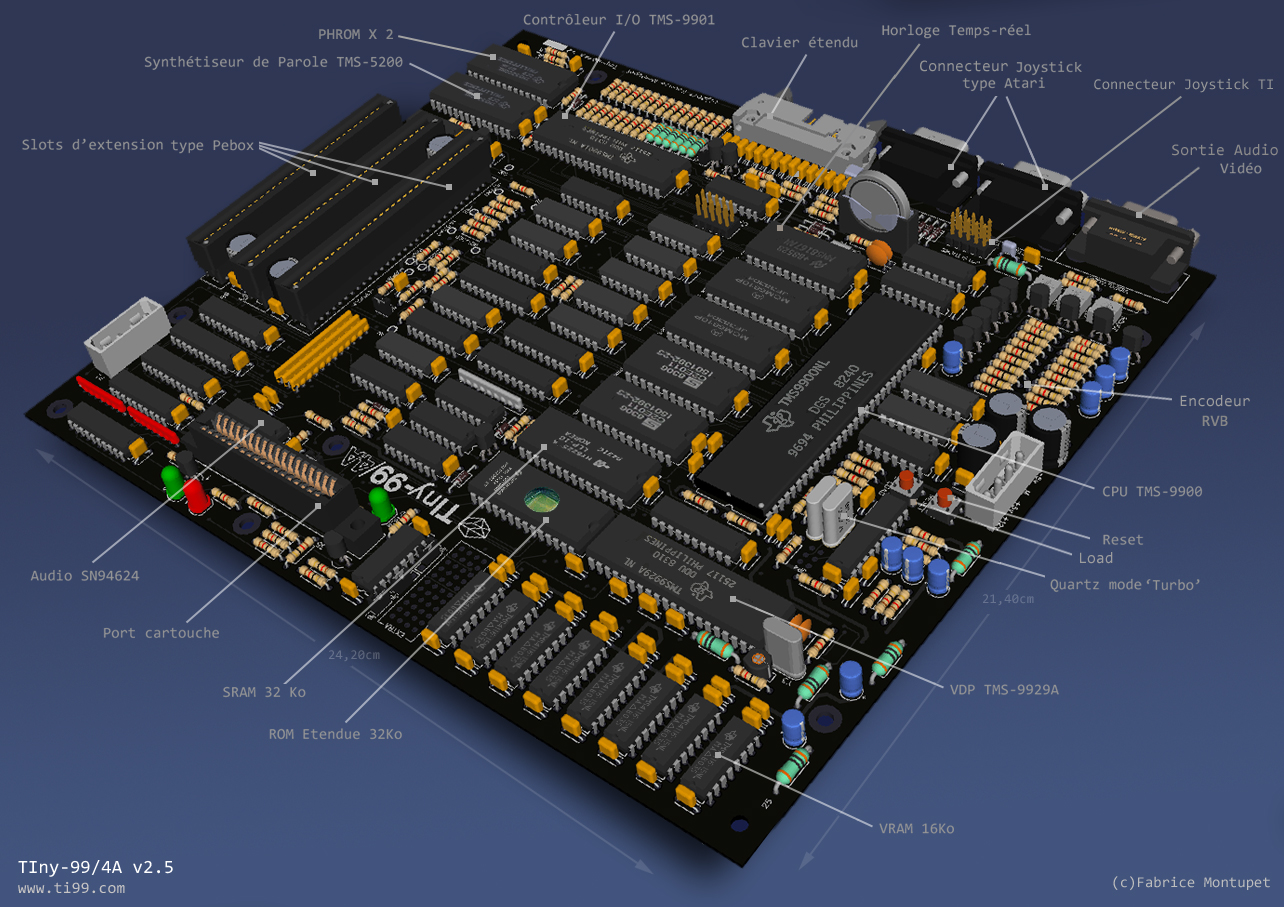

EDIT: Je viens de mettre à jour la photographie détaillant la position des composants, elle affiche maintenant les PHROM en piggy-back (si la modification n'apparait pas, vider le cache navigateur web ou rafraichir l'image ):
Taille originale: http://www.ti99.com/ti/data/images/tiny ... 4av2-9.jpg

EDIT2: En optimisant le routage, j'ai pu loger sur ce PCB V2.2.4 un nouvel emplacement Spare, pour deux CI de 16 broches (vers le connecteur clavier). Cela peut-être utile. Note: Supprimé sur le PCB V2.2.5.

Ben
Fonctionne à 2400 bauds
Fonctionne à 2400 bauds
Messages : 1617
Inscription : 21 août 2016 19:04

Re: TI(ny)-99/4A

Message par Ben » 01 janv. 2018 22:24

Fabrice Montupet a écrit :
01 janv. 2018 17:28
il faudra s'attendre à un prix bien supérieur au prix d'un TI-99/4A original
Mais il fait aussi beaucoup plus qu'un TI original

Avatar de l’utilisateur
Fabrice Montupet
Administrateur
Administrateur
Messages : 11079
Inscription : 17 mai 2002 11:39
Localisation : Nevers - France

Re: TI(ny)-99/4A

Message par Fabrice Montupet » 10 avr. 2018 22:55

Je viens de commander la production de cinq PCB v2 :)
Une nouvelle vidéo ici: http://www.ti99.com/ti/data/medias/tiny994Av2.mp4

Avatar de l’utilisateur
phm
Fonctionne à 1200 bauds
Fonctionne à 1200 bauds
Messages : 1110
Inscription : 08 avr. 2016 18:36
Localisation : Est Parisien

Re: TI(ny)-99/4A

Message par phm » 10 avr. 2018 23:23

:slime:
HEWLETT-PACKARD : The best
CANON
X-07 X-730 X-711 XR-100 XM-101 XP-110F XP-120F XP-130F XP-140

AMSTRAD CPC-464 CPC-6128 ATARI STF DAI Indata

Ben
Fonctionne à 2400 bauds
Fonctionne à 2400 bauds
Messages : 1617
Inscription : 21 août 2016 19:04

Re: TI(ny)-99/4A

Message par Ben » 11 avr. 2018 08:17

C'est du concentré de silicium! :-)

Avatar de l’utilisateur
Fabrice Montupet
Administrateur
Administrateur
Messages : 11079
Inscription : 17 mai 2002 11:39
Localisation : Nevers - France

Re: TI(ny)-99/4A

Message par Fabrice Montupet » 11 avr. 2018 22:04

Pas mal concentré en effet :)
Couche #1: Alimentations + Signaux
Couche #2: Masse
Couche #3: Signaux
Couche #4 Alimentations + Signaux
