Re: Microordinateur TIny-99/4A v2.3

Message par didifart » 14 févr. 2019 20:49

Alors..... La !
La vache c'est... C'est... Magnifique.

Le ti99 etait mon 2eme ordi après le zx81. J'avais même publié un logiciel dans l ordinateur individuel et avais reçu un chèque de 157frs.que de souvenirs......je vais suivre avec admiration ce sujet. J ai la chance d avoir un ti 99 qui marche.....

Avatar de l’utilisateur
Fabrice Montupet
Administrateur
Administrateur
Messages : 11079
Inscription : 17 mai 2002 11:39
Localisation : Nevers - France

Re: Microordinateur TIny-99/4A v2.3

Message par Fabrice Montupet » 16 févr. 2019 23:27

Merci Didier!
Je suis content de lire que tu as gardé de bons souvenirs de ce cher TI-99/4A, il faut dire que cet ordinateur est très attachant :)

Ben
Fonctionne à 2400 bauds
Fonctionne à 2400 bauds
Messages : 1617
Inscription : 21 août 2016 19:04

Re: Microordinateur TIny-99/4A v2.3

Message par Ben » 17 févr. 2019 17:18

Fabrice Montupet a écrit :
16 févr. 2019 23:27
Merci Didier!
Je suis content de lire que tu as gardé de bons souvenirs de ce cher TI-99/4A, il faut dire que cet ordinateur est très attachant :)
Ah oui, tout à fait, je l'ai découvert sur le tard, il a maintenant une belle place dans ma collection.

J'ai commencé à lire quelques livres sur la programmation assembleur de la bête, avoir les registres de travail en mémoire plutôt que dans le processeur était une bonne idée, surtout qu'il peut y avoir plusieurs zones. Bien utilisé, ça peut faire de belles choses

Avatar de l’utilisateur
Fabrice Montupet
Administrateur
Administrateur
Messages : 11079
Inscription : 17 mai 2002 11:39
Localisation : Nevers - France

Re: Microordinateur TIny-99/4A v2.3

Message par Fabrice Montupet » 17 févr. 2019 20:46

Oui, cette mémoire SRAM est une particularité fort intéressante :)

Ceci dit, sans casser le mythe, son implémentation n'était pas prévue au début du projet. Elle est même le résultat d'un scénario catastrophe que les ingénieurs de TI redoutaient. Au début du développement du projet TI-99/4, il était prévu de concevoir un micro ordinateur à base de TMS9985, un CPU 16/8bits peu cher à produire, intégrant une mémoire de 256bits. Malheureusement, ce micro processeur ne fut pas finalisé à temps et Texas Instruments décida de le remplacer par le TMS9900 depuis longtemps disponible, efficace mais fort cher. Problèmes: Le TMS9900 est un pur 16bits et les ingénieurs ont dû greffer à la carte mère du 99/4 une logique de multiplexage 16/8bits complétée par une autre pour générer des wait states. Si cela ne suffisait pas, le TMS9900 ne sait pas rafraichir de la mémoire DRAM contrairement au TMS9985. Installer un composant dédié à cette tâche comme le TMS4500 coûtait très cher également. Alors, pour limiter la casse, c'est le processeur graphique TMS9918 capable de cette opération qui s'est retrouvé à la gestion de la mémoire vive... avec les inconvénients que cela provoque: la RAM n'est pas accessible directement par le CPU qui doit passer par le VDP. Et pour couronner le tout, le TMS9900 ne dispose pas de cette RAM de 256bits interne et comme il faut de la RAM pour le fonctionnement du TMS9900, les ingénieurs ont intégré de la coûteuse (décidément...) SRAM sur 16 bits (2x MC6810) car elle n'a pas besoin d'être rafraichie; c'est cette fameuse mémoire dite Scratchpad. Les TI-99/4 et 4/A sont des appareils à l'architecture des plus tordue :)

Avatar de l’utilisateur
Fabrice Montupet
Administrateur
Administrateur
Messages : 11079
Inscription : 17 mai 2002 11:39
Localisation : Nevers - France

Re: Microordinateur TIny-99/4A v2.3

Message par Fabrice Montupet » 17 févr. 2019 22:15

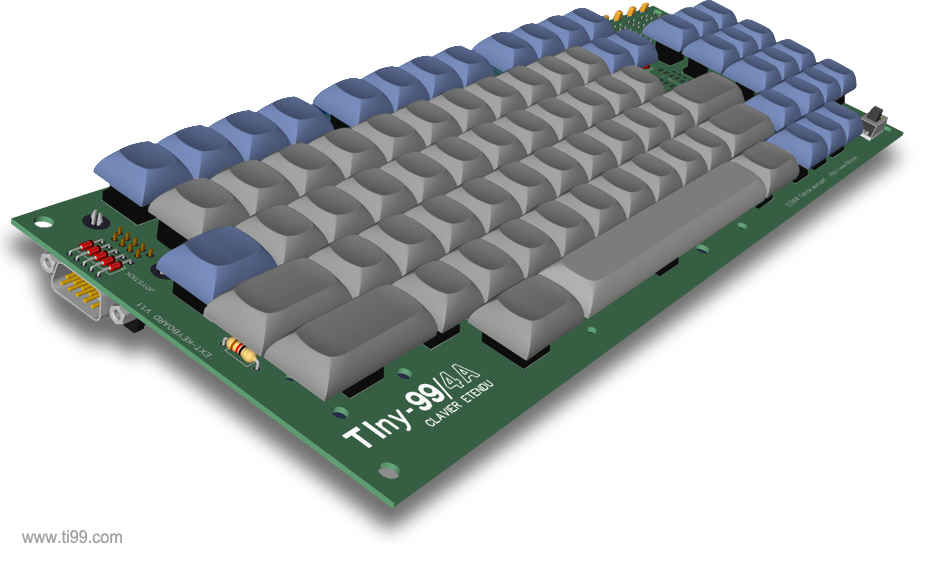

Suite au souhait d'un des membres de la communauté TI aux USA, j'ai modifié l'emplacement du connecteur Joystick. J'ai profité de ce changement pour déplacer également le bouton de M/A du microordinateur et l'ai remplacé par un switch linéaire, à la façon du Computer 99/4A original:

framunoz13
Fonctionne à 75 bauds
Fonctionne à 75 bauds
Messages : 60
Inscription : 22 févr. 2010 22:12
Localisation : martigues

Re: Microordinateur TIny-99/4A v2.3

Message par framunoz13 » 19 févr. 2019 00:49

super travail ah TI quand tu nous tiens…..

didifart
Fonctionne à 300 bauds
Fonctionne à 300 bauds
Messages : 100
Inscription : 07 févr. 2019 18:04

Re: Microordinateur TIny-99/4A v2.3

Message par didifart » 19 févr. 2019 10:45

Purée plus je regarde le PCB et plus j'ai envie de l'avoir...
C'est incroyable, c'est mieux que toutes les cartes industrielles que j'ai vue. tout est parfaitement aligné, positionné, y'a rien qui déborde, pas une soudure loupée..c'est juste ...beau...
C'est même mieux que ce qu'aurait pu faire TI comme successeur du 4A...
J'en suis sur le c.l
Je fais quelques PCB diverses (cf mes posts) mais là...je crois qu'on a trouvé notre maître à tous...

Avatar de l’utilisateur
Fabrice Montupet
Administrateur
Administrateur
Messages : 11079
Inscription : 17 mai 2002 11:39
Localisation : Nevers - France

Re: Microordinateur TIny-99/4A v2.3

Message par Fabrice Montupet » 20 juil. 2019 18:17

Merci pour les compliments :oops: :)
Quelques nouvelles de la bête:

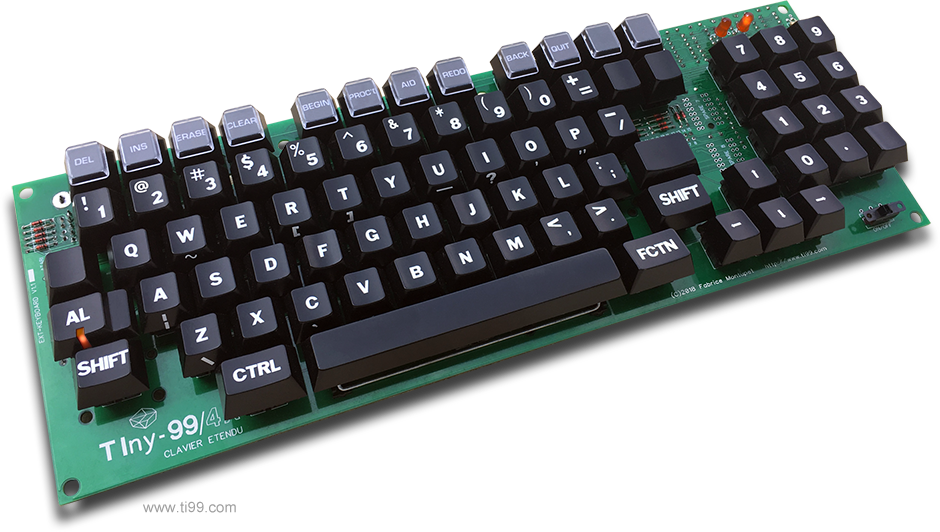

Je réalise que je ne vous avais pas encore montré le clavier assemblé, voici une photographie:
Détails: www.ti99.com/ti/data/images/tiny994a/ti ... 2_zoom.jpg
Je suis moyennement fan de la typo du marquage, j'ai eu mal de chien à trouver des lettres adhésives blanches qui me permettent de marquer toutes les touches telles qu'elle le sont sur le 99/4A original incluant les touches étendues. Mais bon, cela fait le job.
Je ne sais pas si je vous l'ai déjà dit, ce clavier étendu est totalement autonome: Toute l'électronique de gestion des touches étendues et du port joystick type Atari est intégrée au clavier, ce dernier peut donc s'interfacer avec n'importe quel TI-99/4A. Il est juste nécessaire de créer un connecteur passif pour le brochage.
Zoom sur la logique de codage des touches ajoutées. Notez les empreintes de CI optionnels, réservés à l'ajout de nouvelles touches de fonctions étendues personnalisables par l'utilisateur (les deux touches situées à droite de la touche de fonction "QUIT", les deux autres touches situées juste en dessous de ces dernières, et à gauche de la touche "Q" ).

Pour ce qui est de la production du TIny-99/4A v2.5: Le manque de nouvelles est dû à la difficulté majeure d'acquérir les composants d'époque neufs et originaux à un prix raisonnable.

Avatar de l’utilisateur
Hobiecat
Fonctionne à 9600 bauds
Fonctionne à 9600 bauds
Messages : 3120
Inscription : 06 sept. 2011 14:57
Localisation : Normandie

Re: Microordinateur TIny-99/4A v2.3

Message par Hobiecat » 20 juil. 2019 19:29

Encore une fois du beau travail !

Avatar de l’utilisateur
phm
Fonctionne à 1200 bauds
Fonctionne à 1200 bauds
Messages : 1110
Inscription : 08 avr. 2016 18:36
Localisation : Est Parisien

Re: Microordinateur TIny-99/4A v2.3

Message par phm » 20 juil. 2019 23:16

Toujours du bon boulot
Le marquage des touches shift fctn et ctrl est un peu trop dominant,
Sinon y a rien à dire :wink:
HEWLETT-PACKARD : The best
CANON
X-07 X-730 X-711 XR-100 XM-101 XP-110F XP-120F XP-130F XP-140

AMSTRAD CPC-464 CPC-6128 ATARI STF DAI Indata

Avatar de l’utilisateur
Fabrice Montupet
Administrateur
Administrateur
Messages : 11079
Inscription : 17 mai 2002 11:39
Localisation : Nevers - France

Re: Microordinateur TIny-99/4A v2.3

Message par Fabrice Montupet » 20 juil. 2019 23:35

Merci :)
Le marquage des touches SHIFT, CTRL et FCTN est bien le problème. Impossible de mettre la main sur des caractères plus petits, hélas. J'ai perdu beaucoup de temps dans la recherche de ces satanés marquages, j'ai donc fini par me décider à placer ce que j'avais pu trouver.
Si je trouve mieux un jour, j'en ferai profiter un autre clavier que j'aurai construit.

Avatar de l’utilisateur
doum-doum
Fonctionne à 1200 bauds
Fonctionne à 1200 bauds
Messages : 877
Inscription : 08 déc. 2012 17:24

Re: Microordinateur TIny-99/4A v2.3

Message par doum-doum » 20 juil. 2019 23:38

Et faire editer un autocollant blanc sur fond transparent aux bonnes cotes et police de caractère ? Cela devrait pouvoir se faire non ?

Avatar de l’utilisateur
Fabrice Montupet
Administrateur
Administrateur
Messages : 11079
Inscription : 17 mai 2002 11:39
Localisation : Nevers - France

Re: Microordinateur TIny-99/4A v2.3

Message par Fabrice Montupet » 20 juil. 2019 23:50

il ne faut pas de fond transparent car le rendu ne va pas être terrible: Le film n'est pas si transparent que cela, des traces ou bulles peuvent apparaitre et la démarcation entre l'adhésif et la touche est visible. Ce que j'ai utilisé ce sont des lettres découpées.
J'ai contacté deux sociétés spécialisées dans la découpe de vinyle adhésif. Mon besoin de découpe se limite à une unique planche A4 (réalisée par mes soins et qui contient déjà de quoi marquer plusieurs claviers)... Une commande bien trop faible pour répondre favorablement à ma demande.

Avatar de l’utilisateur
Fabrice Montupet
Administrateur
Administrateur
Messages : 11079
Inscription : 17 mai 2002 11:39
Localisation : Nevers - France

Re: Microordinateur TIny-99/4A v2.3

Message par Fabrice Montupet » 28 juil. 2019 00:24

En mettant mon site à jour, je me suis rendu compte qu'il venait d'avoir... 20 ans. Déjà...
Je n'ai rien vu de ces années, passées si vite.

Avatar de l’utilisateur
pir2
Fonctionne à 9600 bauds
Fonctionne à 9600 bauds
Messages : 4467
Inscription : 31 oct. 2006 16:08
Localisation : 67310 Westhoffen
Contact :

Re: Microordinateur TIny-99/4A v2.3

Message par pir2 » 28 juil. 2019 09:22

Joyeux anniversaire :)

Un site de qualité, dès le début, contenant et contenu. Bravo 8)
