Re: RECH: PLA pour C64 Breadbin RevB

Message par Fabrice Montupet » 20 juin 2020 20:49

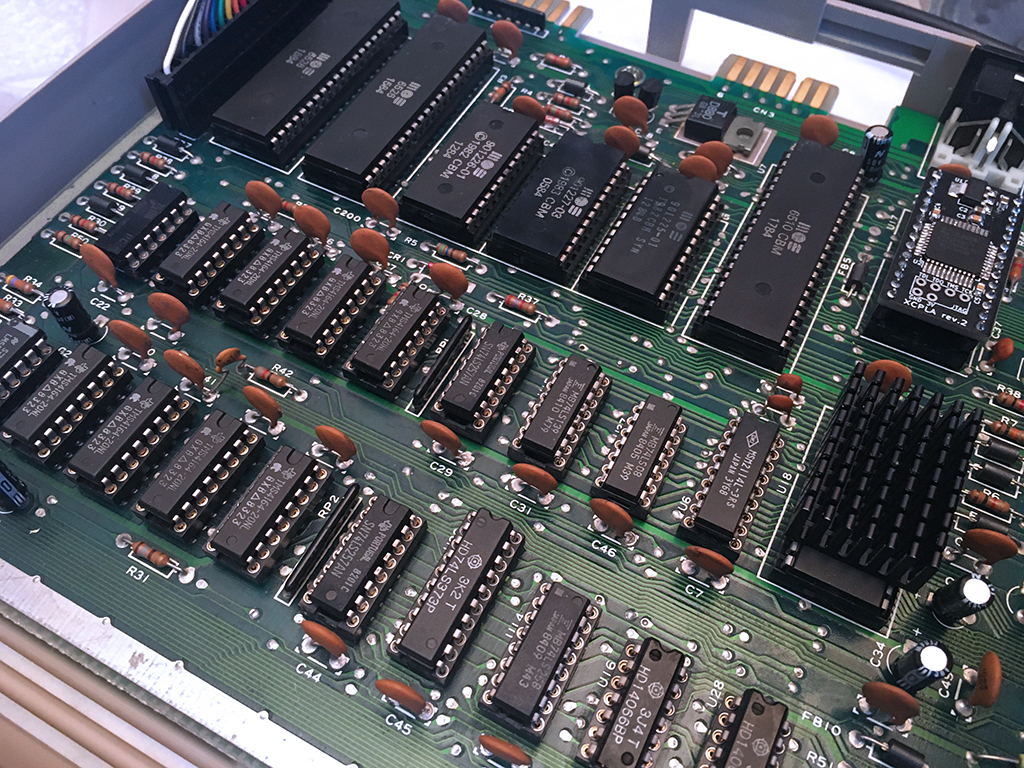

Gros nettoyage de la carte mère. Tous les logiques, RAM, SRAM ont été installés sur support. Quand j'aurai plus de temps, je virerai étalement les supports lyre des CIA, ROM, CPU, SID pour les remplacer par des tulipe

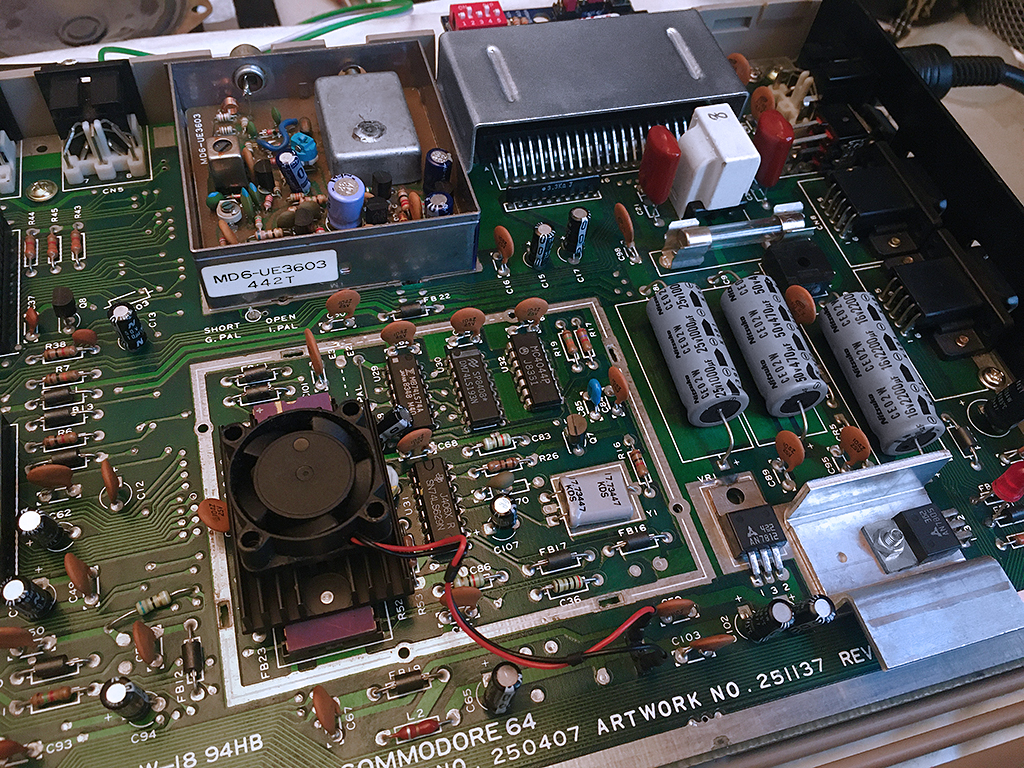

Après deux heures de tests intensifs, la cage métalique qui protège VIC-II et le VIC-II lui-même étaient plutôt chauds. Ce composant étant particulièrement fragile, j'ai préféré le doter d'un dissipateur surmonté d'un ventilateur. Le SID a également été équipé d'un dissipateur thermique.

...SD2IEC commandé ^_^
